電氣電表箱用四柱三梁油壓機市面上應用非常廣泛，其中四柱三梁油壓機的齒輪泵是組成結構中最為常見的一款。所謂四柱油壓機上的齒輪泵是一種常用的液壓泵站，主要的特點是結構簡單，制造方便，價格低廉，體積小，重量輕，自吸性好，對油液污染不敏感，工作可靠；其主要缺點是流量和壓力脈動大，噪聲大，排量不可調。油壓機齒輪泵被廣泛地應用于采礦設備，冶金設備，建筑機械，工程機械，農林機械等各個行業。



、
電氣電表箱用四柱三梁油壓機用途廣泛


電氣電表箱用四柱三梁油壓機齒輪泵的泄漏通道及端面間隙的自動補償

在三梁四柱油壓機液壓泵中，運動件間的密封是靠微小間隙密封的，這些微小間隙從運動學上形成摩擦副，同時，高壓腔的油液通過間隙向低壓腔的泄漏是不可避免的；齒輪泵壓油腔的壓力油可通過三條途經泄漏到吸油腔去：一是通過齒輪嚙合線處的間隙——齒側間隙，二是通過泵體定子環內孔和齒頂間的徑向間隙——齒頂間隙，三是通過齒輪兩端面和側板間的間隙——端面間隙。在這三類間隙中，端面間隙的泄漏量最大，壓力越高，由間隙泄漏的液壓油就愈多。因此，為了提高齒輪泵的壓力和容積效率，實現齒輪泵的高壓化，需要從結構上來取措施，對端面間隙進行自動補償。



通常采用的自動補償端面間隙裝置有：浮動軸套式和彈性側板式兩種，其原理都是引入壓力油使軸套或側板緊貼在齒輪端面上，壓力愈高，間隙愈小，可自動補償端面磨損和減小間隙。齒輪泵的浮動軸套是浮動安裝的，軸套外側的空腔與泵的壓油腔相通，當泵工作時，浮動軸套受油壓的作用而壓向齒輪端面，將齒輪兩側面壓緊，從而補償了端面間隙。

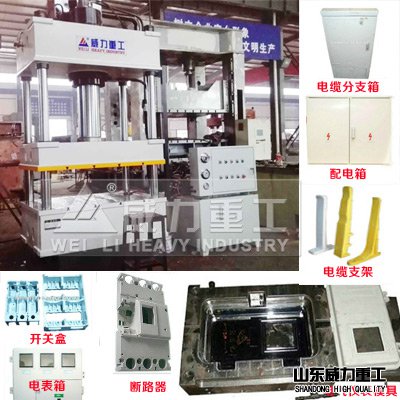

三梁四柱油壓機電表箱實物圖


電氣電表箱用四柱三梁油壓機齒輪泵徑向不平衡力

在齒輪泵中，油液作用在輪外緣的壓力是不均勻的，從低壓腔到高壓腔，壓力沿齒輪旋轉的方向逐齒遞增，因此，齒輪和軸受到徑向不平衡力的作用，工作壓力越高，徑向不平衡力越大，徑向不平衡力很大時，能使泵軸彎曲，導致齒頂壓向定子的低壓端，使定子偏磨，同時也加速軸承的磨損，降低軸承使用壽命。為了減小徑向不平衡力的影響，常采取縮小壓油口的辦法，使壓油腔的壓力僅作用在一個齒到兩個齒的范圍內，同時，適當增大徑向間隙，使齒頂不與定子內表面產生金屬接觸，并在支撐上多采用滾針軸承或滑動軸承。
