復(fù)合材料模壓使用2000噸油壓機(jī)更合適
復(fù)合材料的成型方法按基體材料不同各異。樹脂基復(fù)合材料的成型方法較多，有手糊成型、噴射成型、纖維纏繞成型、模壓成型、拉擠成型、RTM成型、熱壓罐成型、隔膜成型、遷移成型、反應(yīng)注射成型、軟膜膨脹成型、沖壓成型等。金屬基復(fù)合材料成型方法分為固相成型法和液相成型法。前者是在低于基體熔點(diǎn)溫度下，通過施加壓力實(shí)現(xiàn)成型，包括擴(kuò)散焊接、粉末冶金、熱軋、熱拔、熱等靜壓和爆炸焊接等。后者是將基體熔化后，充填到增強(qiáng)體材料中，包括傳統(tǒng)鑄造、真空吸鑄、真空反壓鑄造、擠壓鑄造及噴鑄等、陶瓷基復(fù)合材料的成型方法主要有固相燒結(jié)、化學(xué)氣相浸滲成型、化學(xué)氣相沉積成型等。
2000噸油壓機(jī)模壓成型（又稱壓制成型或壓縮成型）是先將粉狀，粒狀或纖維狀的塑料放入成型溫度下的模具型腔中，然后閉模加壓而使其成型并固化的作業(yè)。模壓成型可兼用于熱固性塑料，熱塑性塑料和橡膠材料。

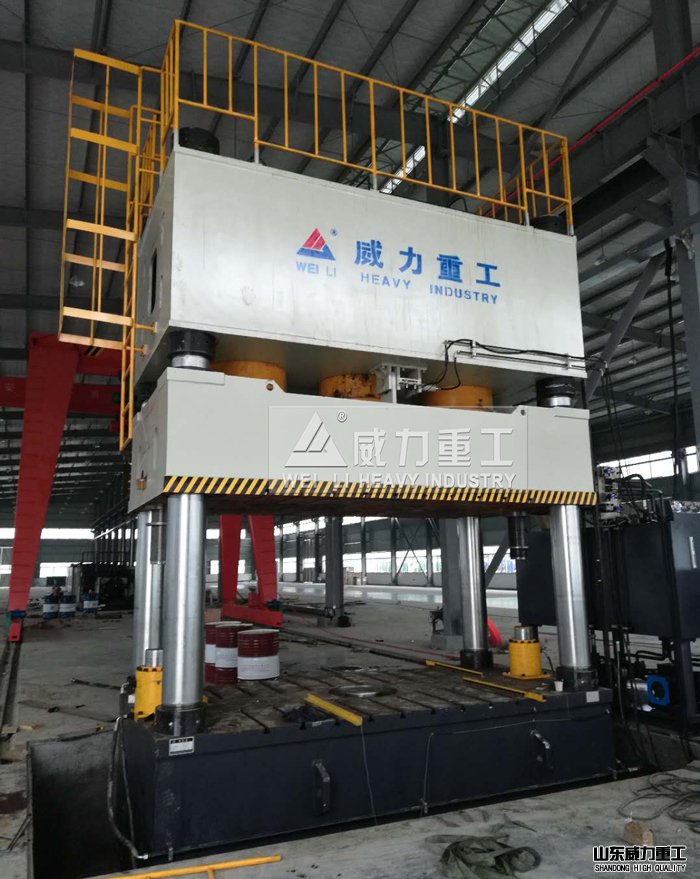

2000噸復(fù)合材料成型油壓機(jī)
2000噸油壓機(jī)加工復(fù)合材料優(yōu)點(diǎn)：
（1）原料的損失小,不會造成過多的損失(通常為制品質(zhì)量的2%~5%)。
（2）制品的內(nèi)應(yīng)力很低，且翹曲變形也很小，機(jī)械性能較穩(wěn)定。
（3）模腔的磨損很小，模具的維護(hù)費(fèi)用較低。
（4）成型設(shè)備的造價較低，其模具結(jié)構(gòu)較簡單，制造費(fèi)用通常比注塑模具或傳遞成型模具的低。
（5）可成型較大型平板狀制品，模壓所能成型的制品的尺寸僅由已有的模壓機(jī)的合模力與模板尺寸所決定。
（6）制品的收縮率小且重復(fù)性較好。
（7）可在一給定的模板上放置模腔數(shù)量較多的模具，生產(chǎn)率高。
（9）可以適應(yīng)自動加料與自動取出制品。
（10）生產(chǎn)效率高，便于實(shí)現(xiàn)專業(yè)化和自動化生產(chǎn)。
（11）產(chǎn)品尺寸精度高，重復(fù)性好。
（12）表面光潔，無需二次修飾。
（13）能一次成型結(jié)構(gòu)復(fù)雜的制品。
（14）批量生產(chǎn)，價格相對低廉。
模壓料的品種有很多，可以是預(yù)浸物料、預(yù)混物料，也可以是坯料。當(dāng)前所用的模壓料品種主要有：預(yù)浸膠布、纖維預(yù)混料、BMC、DMC、HMC、SMC、XMC、TMC及ZMC等品種。
2000噸四柱油壓機(jī)加工復(fù)合材料
復(fù)合材料模壓工藝流程：
(1)加料：按照需要往模具內(nèi)加入規(guī)定量的材料，而加料的多少直接影響著制品的密度與尺寸等。加料量多則制品毛邊厚，尺寸準(zhǔn)確度差，難以脫模，并可能損壞模具；加料量少則制品不緊密，光澤性差，甚至造成缺料而產(chǎn)生廢品。
(2)閉模：加料完后即使陽模和陰模相閉合。合模時先用快速，待陰，陽?？旖佑|時改為慢速。先快后慢的操作方法有利于縮短非生產(chǎn)時間，防止模具擦傷，避免模槽中原料因合模過快而被空氣帶出，甚至使嵌件位移，成型桿遭到破壞。待模具閉合即可增大壓力對原料加熱加壓。
(3排氣：模壓熱固性塑料時，常有水分和低分子物放出，為了排除這些低分子物、揮發(fā)物及模內(nèi)空氣等，在塑料模的模腔內(nèi)塑料反應(yīng)進(jìn)行至適當(dāng)時間后，可卸壓松模排氣一很短的時間。排氣操作能縮短固化時間和提高制品的物理機(jī)械性能，避免制品內(nèi)部出現(xiàn)分層和氣泡；但排氣過早、遲早都不行，過早達(dá)不到排氣目的；過遲則因物料表面已固化氣體排不出。
(4)固化：熱固性塑料的固化是在2000噸油壓機(jī)模壓溫度下保持一段時間，使樹脂的縮聚反應(yīng)達(dá)到要求的交聯(lián)程度，使制品具有所要求的物理機(jī)械性能為準(zhǔn)。固化速率不高的塑料也可在制品能夠完整地脫模時固化就暫告結(jié)束，然后再用后處理來完成全部固化過程；以提高設(shè)備的利用率。模壓固化時間通常為保壓保溫時間，一般30秒至數(shù)分鐘不等，多數(shù)不超過30分鐘。過長或過短的固化時間對制品的性能都有影響。
(5)脫模：脫模通常是靠頂出桿來完成的。帶有成型桿或者某些嵌件的制品應(yīng)先用專門工具將成型桿等寧脫，然后進(jìn)行脫模。
(6)模具吹洗：脫模后，通常用壓縮空氣吹洗模腔和模具的模面，如果模具上的固著物較緊，還可用銅刀或銅刷清理，甚至需要用拋光劑刷等。
(7)后處理：為了進(jìn)一步提高2000噸油壓機(jī)制品的質(zhì)量，熱固性塑料制品脫模后也常在較高溫度下進(jìn)行后處理。后處理能使塑料固化更加的完全；同時減少或消除制品的內(nèi)應(yīng)力，減少制品中的水分及揮發(fā)物等，有利于提高制品的電性能及強(qiáng)度。
本文由油壓機(jī)廠家整理，轉(zhuǎn)載請注明來自：www.hbchzy.cn
